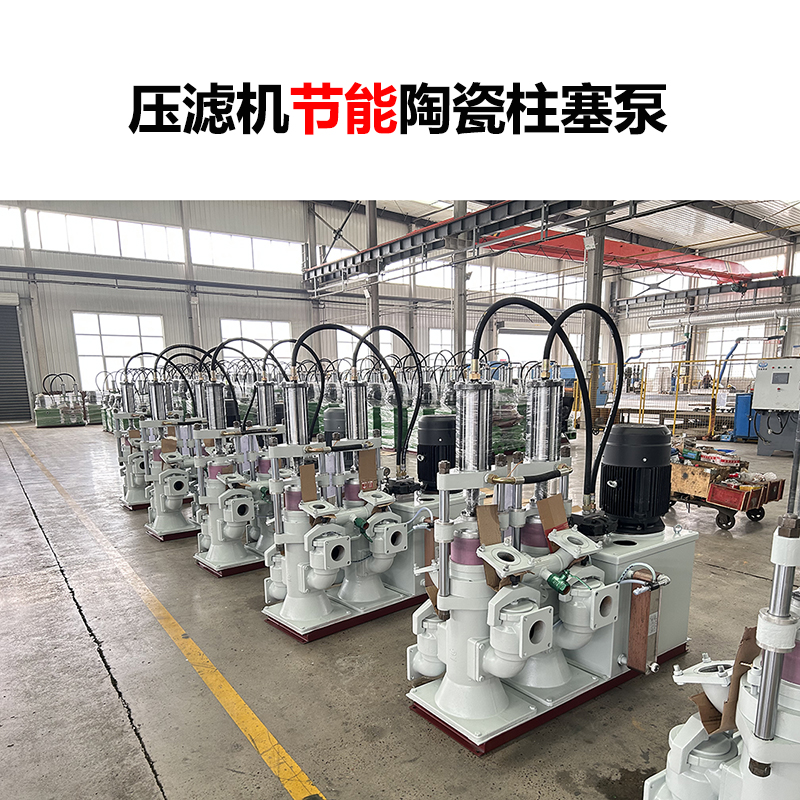

一、產品概述
型號:YB250
類型:立式雙缸液壓陶瓷柱塞泵(變量/定量可選)
核心特點:
材質升級:柱塞采用氧化鋁陶瓷(HLC8.5硬度),表面粗糙度0.4μm,耐腐蝕、耐磨;泵體可選鑄鐵、不銹鋼或鈦合金(定制)。
智能變量技術:自動匹配壓濾機脫水過程,低壓大流量(0-25m3/h)、高壓小流量(≤3m3/h),電耗降低30%-50%。
壓力穩定:0-2.5MPa(25kgf/cm2)可調,波動≤0.2MPa,適合長距離輸送(較遠150米)。
自吸能力:4-8米(介質比重影響),無需額外抽真空設備。
應用領域:陶瓷漿料、水煤漿、高嶺土、壓濾機進料、污水處理、噴霧干燥塔供漿等。
二、技術參數
參數 | 數值 |
---|---|
額定流量 | 30m3/h |
較高壓力 | 2.5MPa(25kgf/cm2) |
沖次 | 18 次 / 分 |
沖程 | 250mm |
電機功率 | 11-22kW(按需配置) |
液壓油型號 | 夏季 N46 抗磨液壓油,冬季 N32 抗磨液壓油 |
密封壽命 | 陶瓷泥漿 3-6 個月,市政污泥 6-12 個月 |
噪音值 | ≤75dB(距泵 1 米處) |
三、安裝要求
基礎與固定:
混凝土基礎高度≥10cm,水平度誤差≤2mm/m,地腳螺栓固定。
周邊設排水溝,便于沖洗和漏油收集。
管路連接:
進漿管低進高出,法蘭加裝減震節,避免應力傳遞。
冷卻水管使用潔凈自來水,冬季需排空防凍。
電氣與液壓:
電機轉向順時針,液壓油油位至油箱2/3處。
壓力表配置:液壓站0-25MPa,穩壓罐0-6MPa。
四、操作流程
1.啟動前準備
檢查柱塞冷卻水流量(約1-2L/min),調節至濕潤柱塞表面。
液壓油清潔度檢測(使用污染度檢測儀),油位正常。
手動盤車3-5圈,確認無卡阻。
2.啟動與調節
變量泵模式:
開機后系統自動升壓至設定值(出廠默認2.0MPa),無需手動調節。
壓濾機進料時,壓力隨濾餅形成自動上升,流量遞減。
定量泵模式:
調節溢流閥至目標壓力(順時針升壓),鎖緊螺母。
通過滑架撞輪調整沖程(建議較大化,避免活塞撞擊端蓋)。
3.運行監控
每小時記錄壓力、流量、油溫(≤60℃)。
壓力波動>0.2MPa時,需清洗閥箱或補氣穩壓罐。
柱塞漏漿時調緊壓環(力矩≤15N?m),無效則更換密封。
4.停機維護
停泵后立即沖洗閥箱及管路(建議用壓縮空氣輔助排空)。
長期停機需拆卸柱塞,涂防銹油保存。
五、維護保養
液壓系統:
首次運行50小時換油,之后每500小時更換,同時清洗油箱和濾油器。
檢查液壓油污染度(NAS1638≤8級),超標需過濾或更換。
陶瓷柱塞:
嚴禁干磨,運行時冷卻水不可中斷。
出現深溝槽(>0.5mm)或裂紋時更換,避免密封失效。
閥箱與穩壓罐:
每周清洗閥箱,清除雜質;每月檢查穩壓罐皮囊密封性。
皮囊式蓄能器每半年補氣至3.0MPa(氮氣)。
節能優化:
變頻款可通過PLC調節電機轉速,匹配流量需求,進一步節電15%-20%。
六、常見故障及處理
故障現象可能原因解決方法
壓力無法穩定溢流閥閥芯卡滯、穩壓罐缺氣清洗閥芯、補氣至0.3-0.5MPa
流量突然下降進漿閥堵塞、密封環嚴重磨損拆卸清洗、更換密封
液壓油乳化冷卻器泄漏、油液進水更換冷卻器、徹底換油
陶瓷柱塞斷裂干磨、介質顆粒超標(>2mm)檢查冷卻水、預處理介質
七、選型與定制建議
高濃度漿料(>70%固含量):優先選變量泵+皮囊式蓄能器。
腐蝕性介質(如電鍍污泥):定制鈦合金泵體+全氟醚密封。
節能需求:選擇變頻款,配合智能控制系統實現壓力-流量動態優化。
咸陽本地服務:可聯系華星泵業等廠家提供現場調試及配件供應,響應時間≤24小時。
注意事項:操作前需完整閱讀說明書,非專業人員禁止拆卸液壓系統或修改參數。定期參加廠家技術培訓,確保設備高效運行。
