YB200-19柱塞式泥漿泵

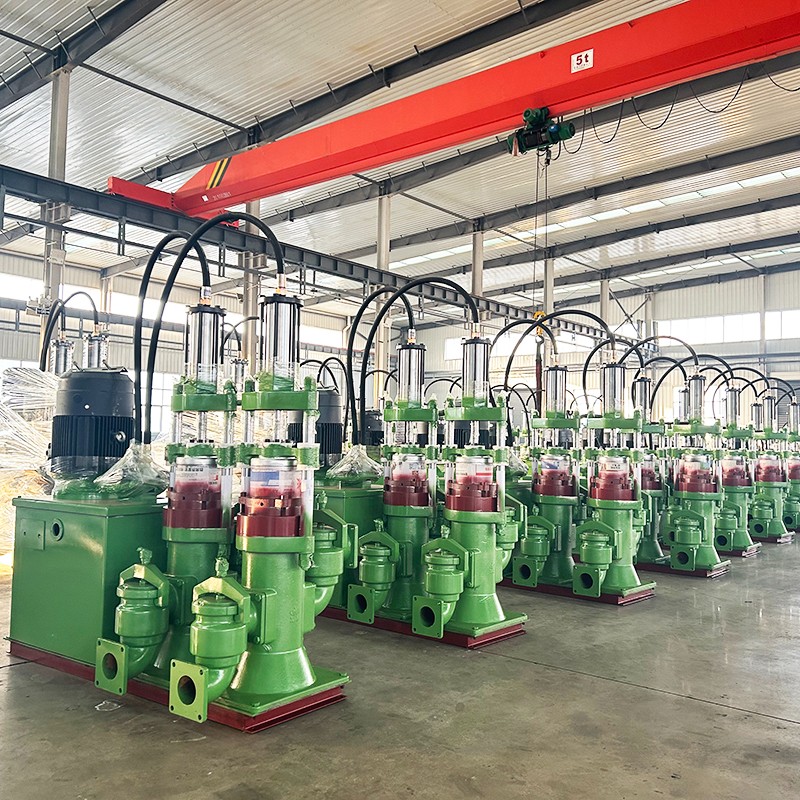

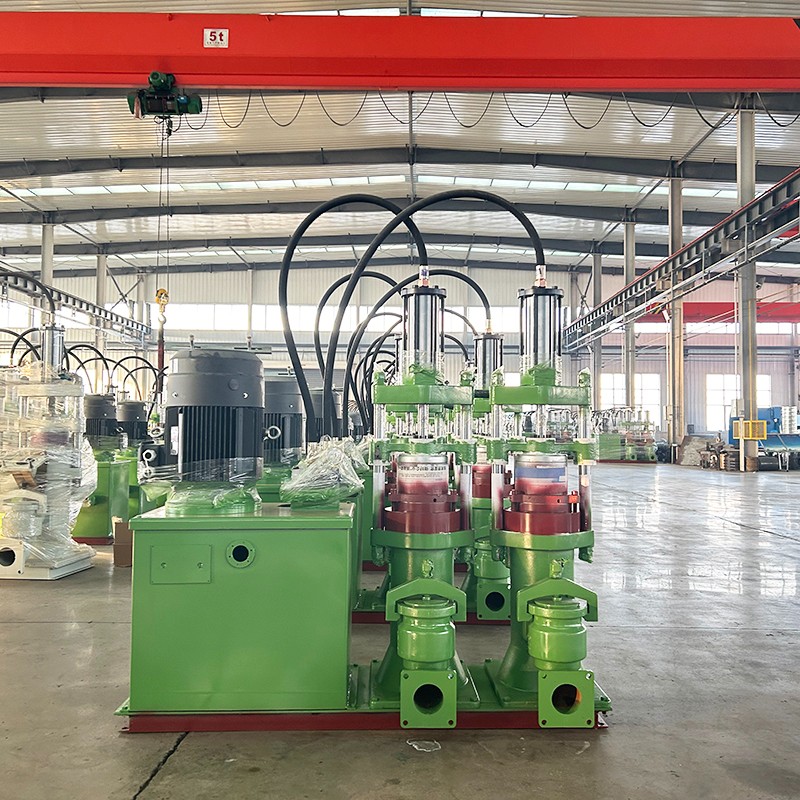

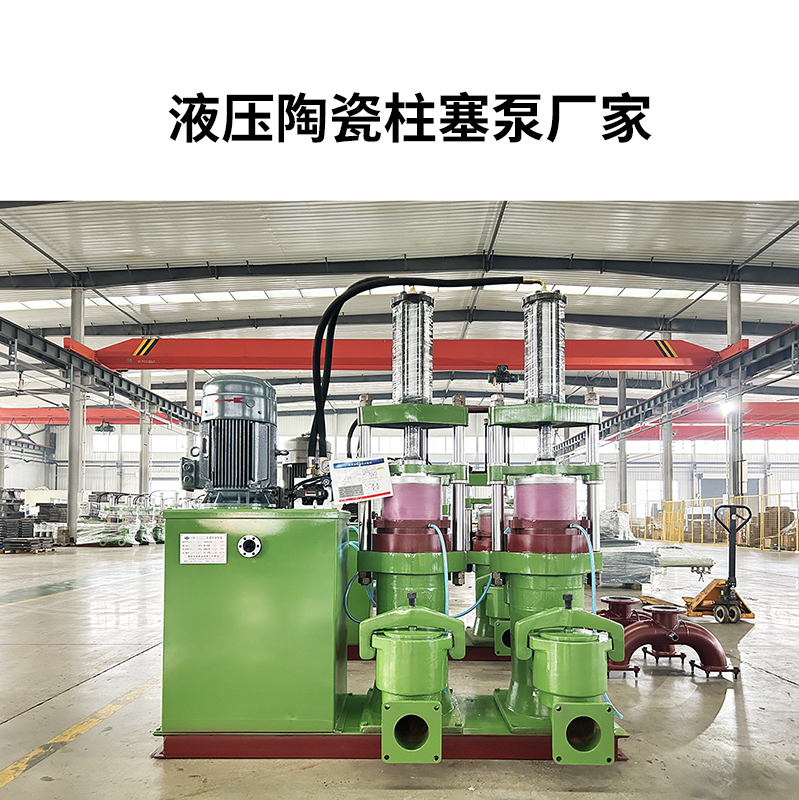

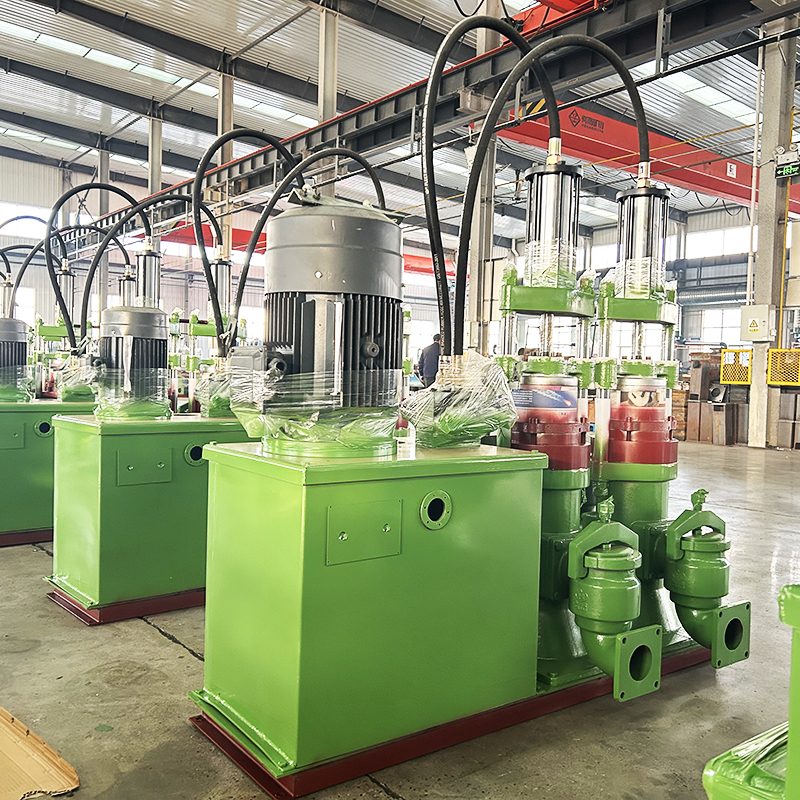

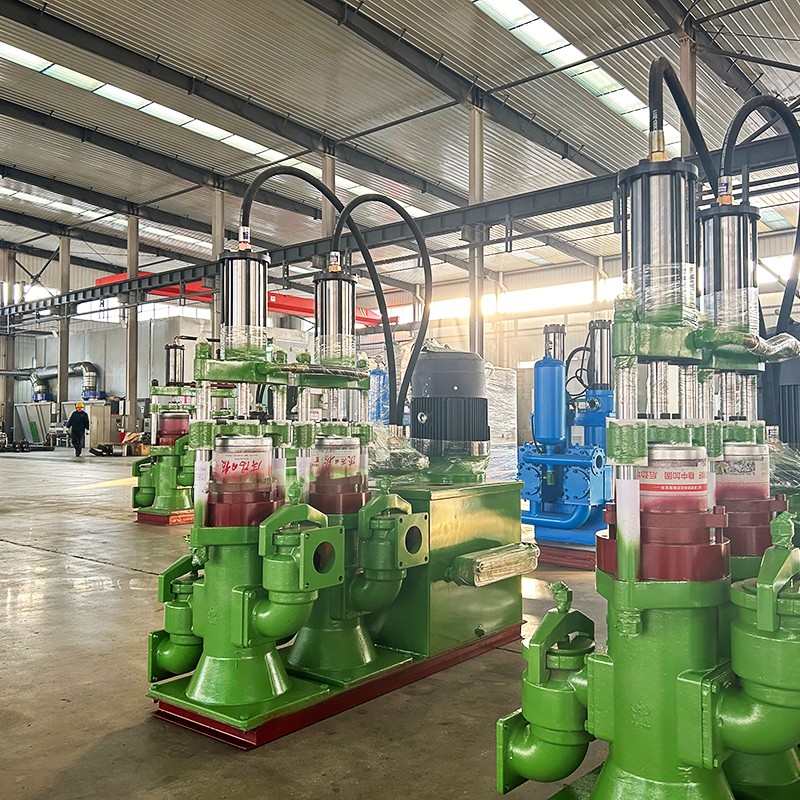

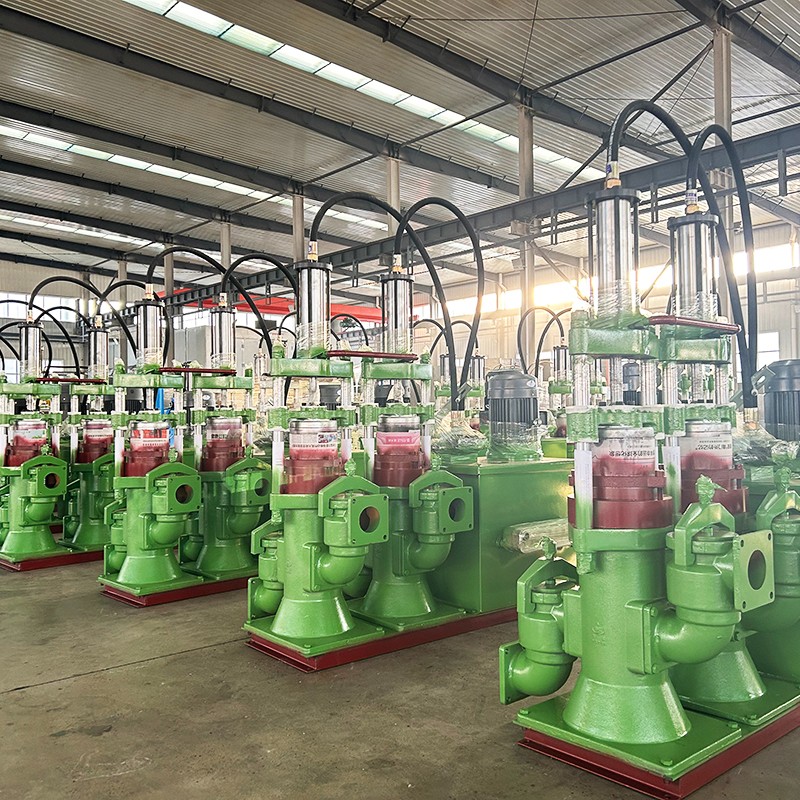

　　一、產品圖片

　　二、產品型號及參數:

　　YBH200-19壓濾機節能陶瓷柱塞泵泥漿泵

　　流量：19立方/小時，

　　壓力范圍：0-2MPa，

　　額定壓力：0-20公斤可任意調節，

　　沖程：250mm，

　　配用電機：7.5KW，

　　外形尺寸：1.7*1.3*1.9(米)，

　　吸排漿管道直徑：φ108/φ89，

　　重量：1.1噸，

　　油箱容積：210L

　　三、產品工作過程:

　　液壓驅動系統：液壓陶瓷泥漿輸漿泵由一個小型的液壓站驅動，該液壓站包括電機、油泵、控制閥組件、濾油器等關鍵部件。電機驅動油泵產生高壓油，通過控制閥組件的調節，高壓油被分配到兩個油缸中。

　　雙缸雙作用：兩個油缸交替工作，每個油缸都帶動一個陶瓷柱塞進行往復運動。當一個油缸的活塞向前移動時，其對應的陶瓷柱塞會吸入泥漿;同時，另一個油缸的活塞向后移動，其對應的陶瓷柱塞則排出泥漿。這種交替吸入和排出泥漿的過程實現了泥漿的連續輸送。

　　泥漿輸送：由于油缸的壓力大，輸送的泥漿可以保持較高的壓力(可達2.5MPa)。同時，由于陶瓷柱塞的耐磨、抗腐蝕特性，該泵可以輸送含有固體顆粒的泥漿，固體顆粒的大小一般小于2mm。

　　穩壓系統：為了保持系統的穩定運行，液壓陶瓷泥漿輸漿泵還配備了一個穩壓系統。該系統由一個大容積的穩壓罐和一個皮囊式的蓄能容器構成，用于對系統的壓力沖擊進行穩壓。

　　自動調節：當該泵與壓濾設備配套使用時，它可以自動調節泥漿的輸送壓力和流量。在壓濾機空腔時，泵以大流量快速輸入泥漿;隨著濾餅密度的增加，系統壓力升高，輸送泥漿的速度減慢，進入保壓工作狀態(壓力恒定)，直至壓濾結束。整個過程中，壓力和流量都自動調節匹配。

　　四、產品優勢:

　　1,省電 比離心泵,渣漿泵,螺桿泵節能60%以上,一年節省幾萬元電費

　　2,維護費用低,壓濾機使用陶瓷柱塞泵給壓濾機進料,一年維護費用不到幾百塊錢,每次僅需更換閥片和橡膠密封.

　　3,耐磨損,陶瓷柱塞泵使用壽命15年以上,柱塞是氧化鋁陶瓷燒制,經過精細磨制而成,硬度為HLC8.5以上，表面粗糙度0.4um。柱塞和輸送的物料無剪切運動. 適合輸送含沙子及有固體顆粒的物料。

　　4,壓力可以隨意調整,柱塞泥漿泵的工作壓力可調，在0-20公斤范圍內任意調整。

　　5,自吸能力強.

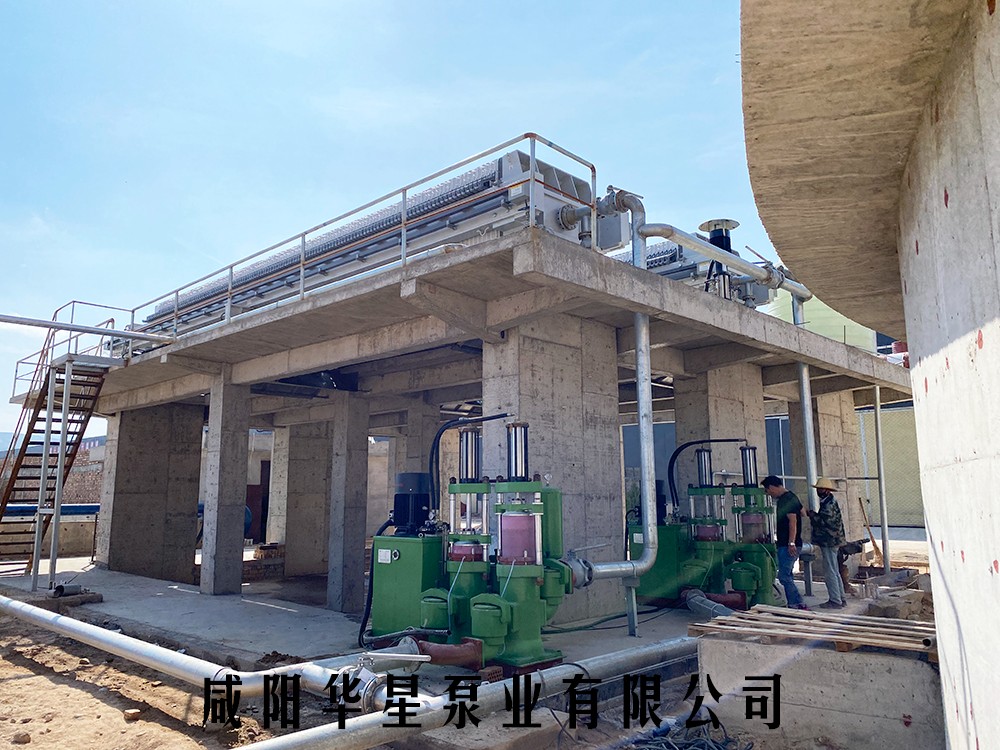

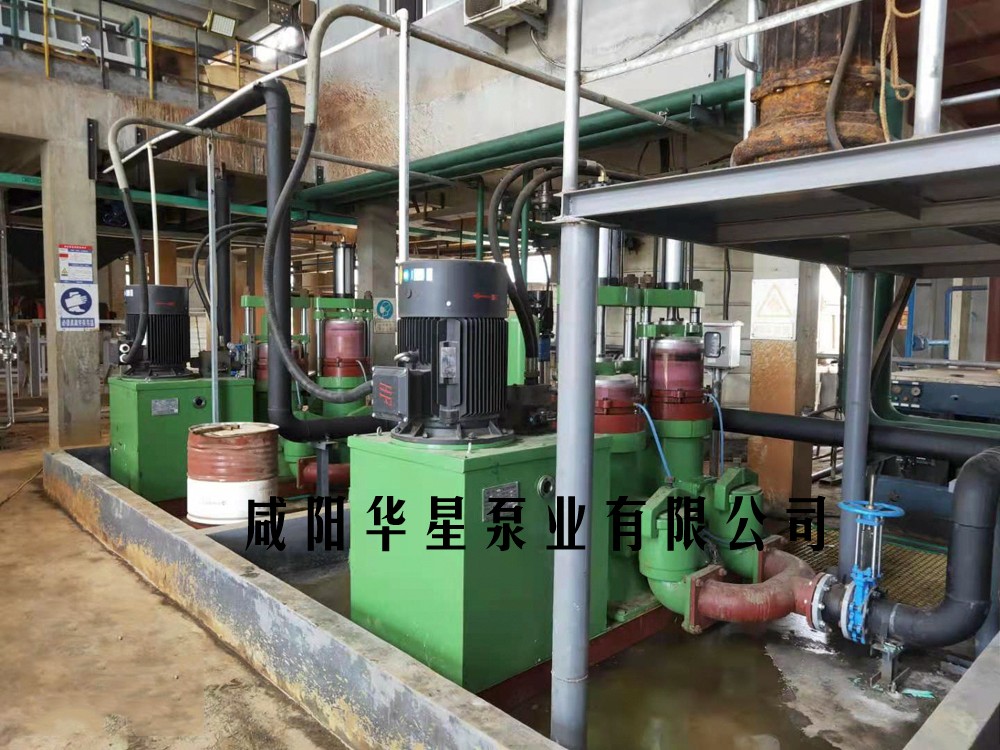

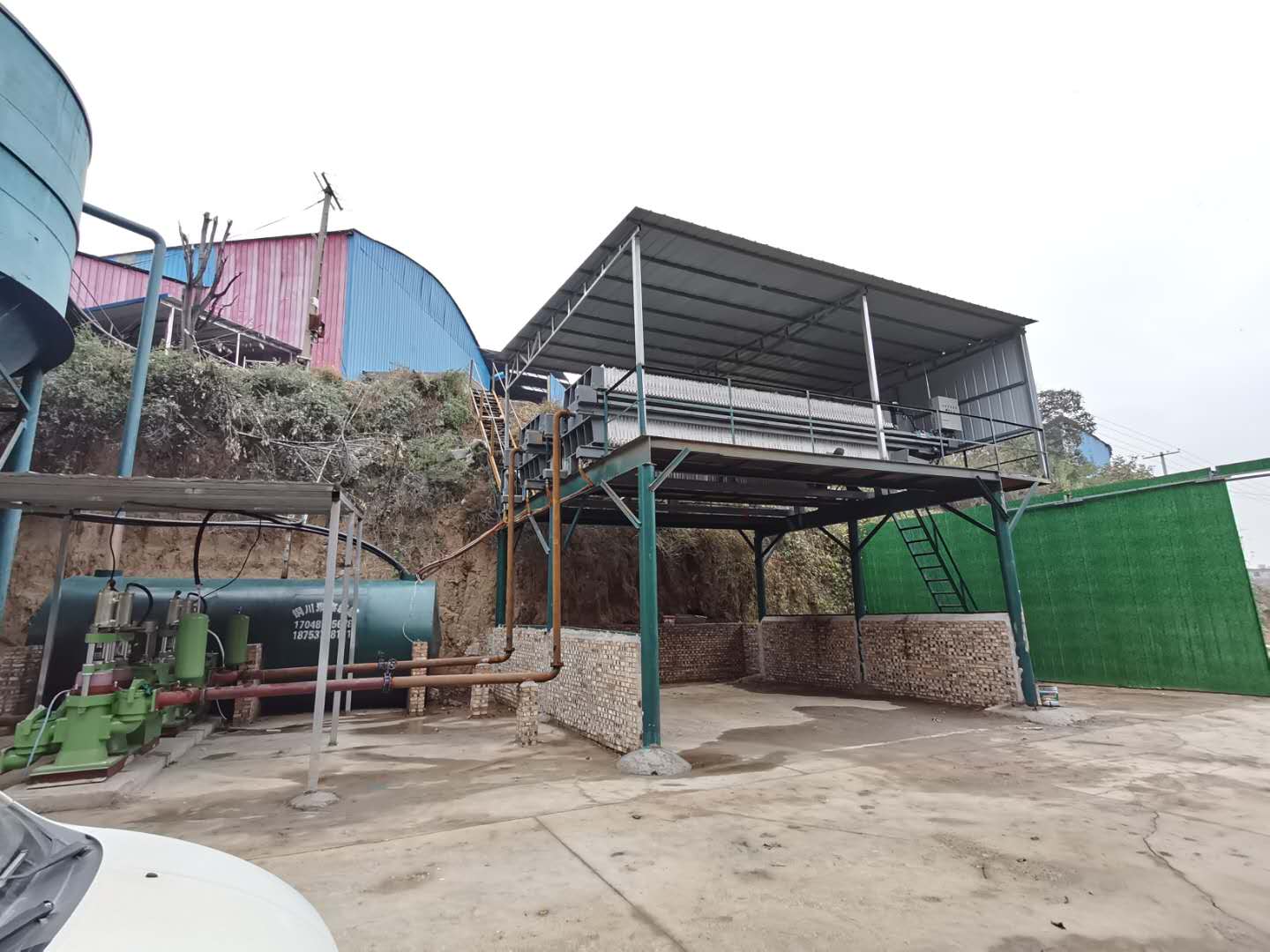

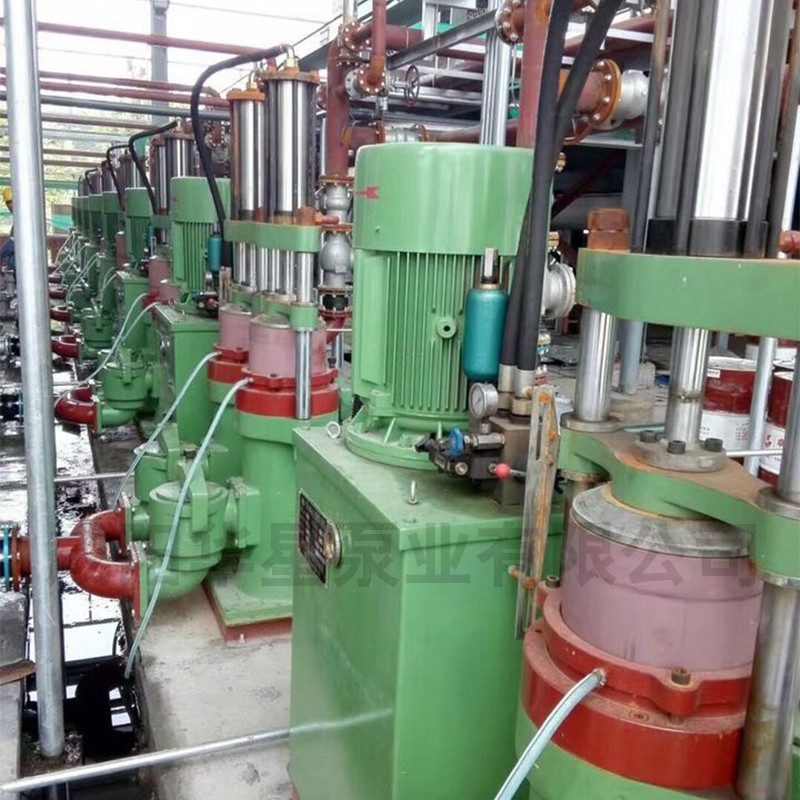

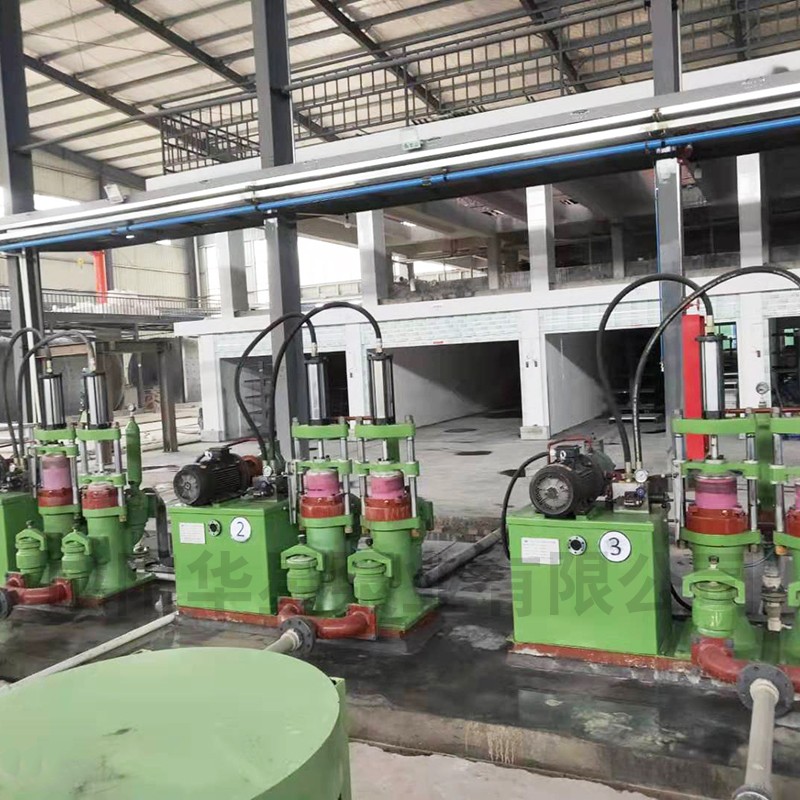

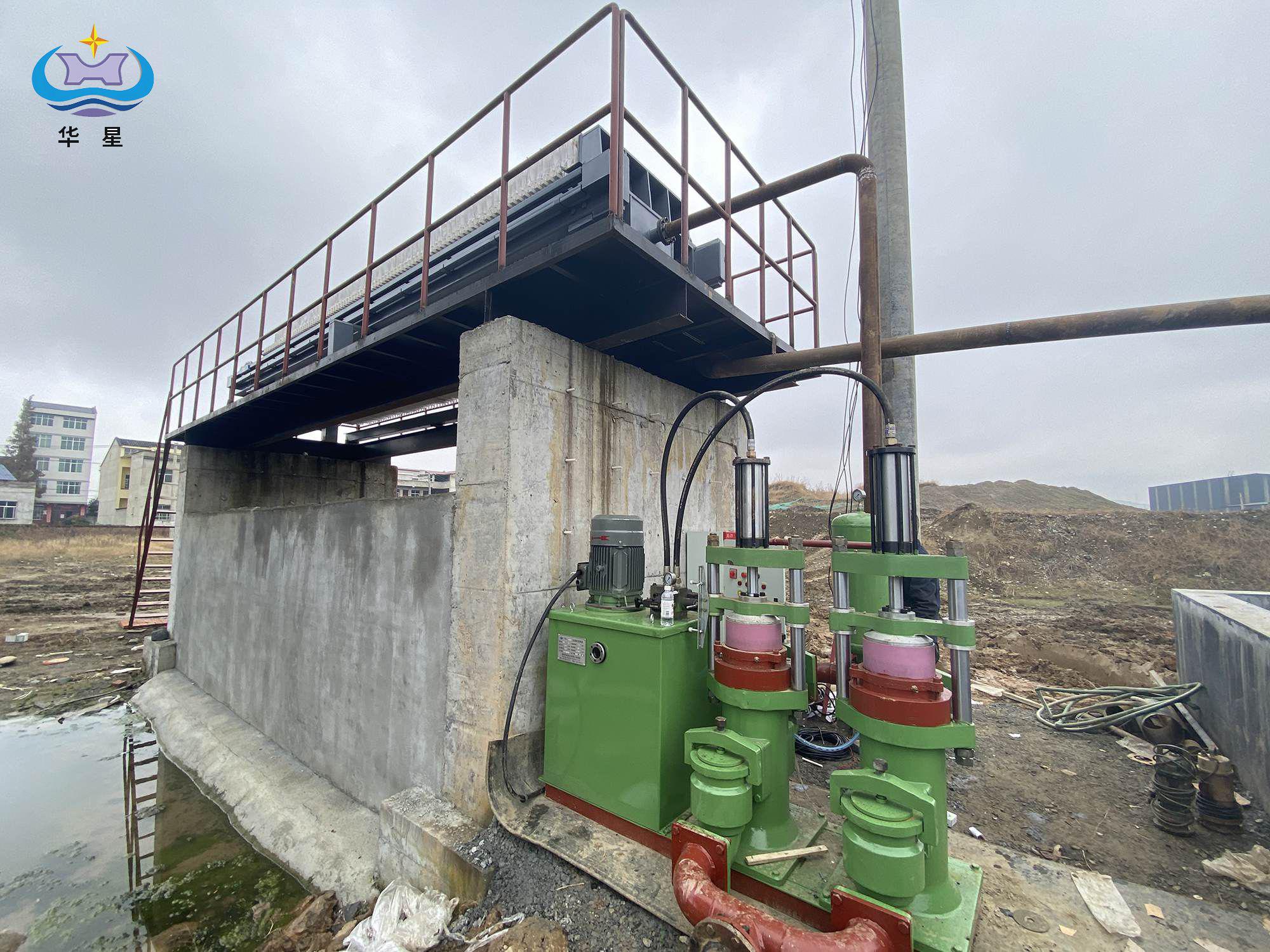

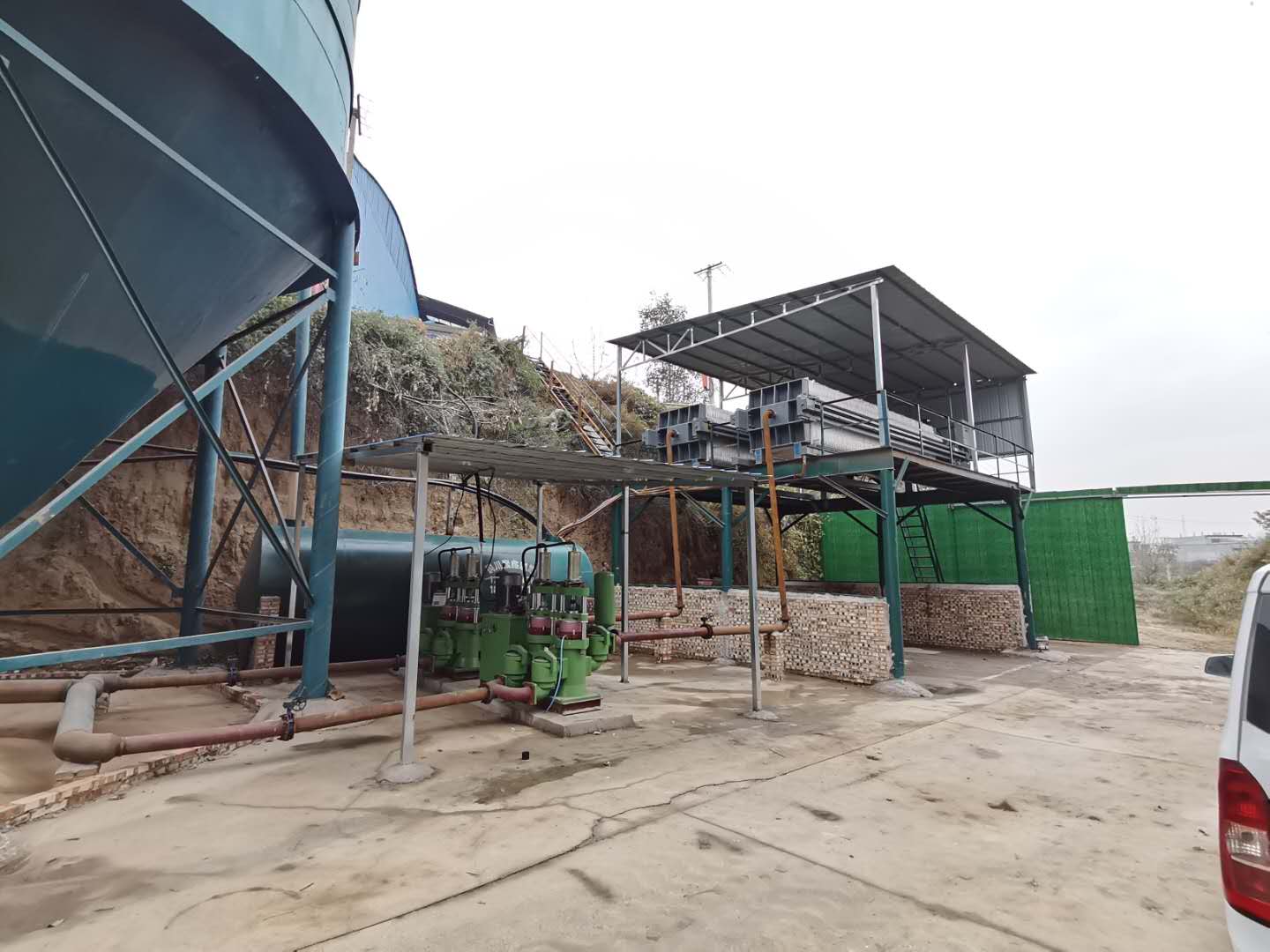

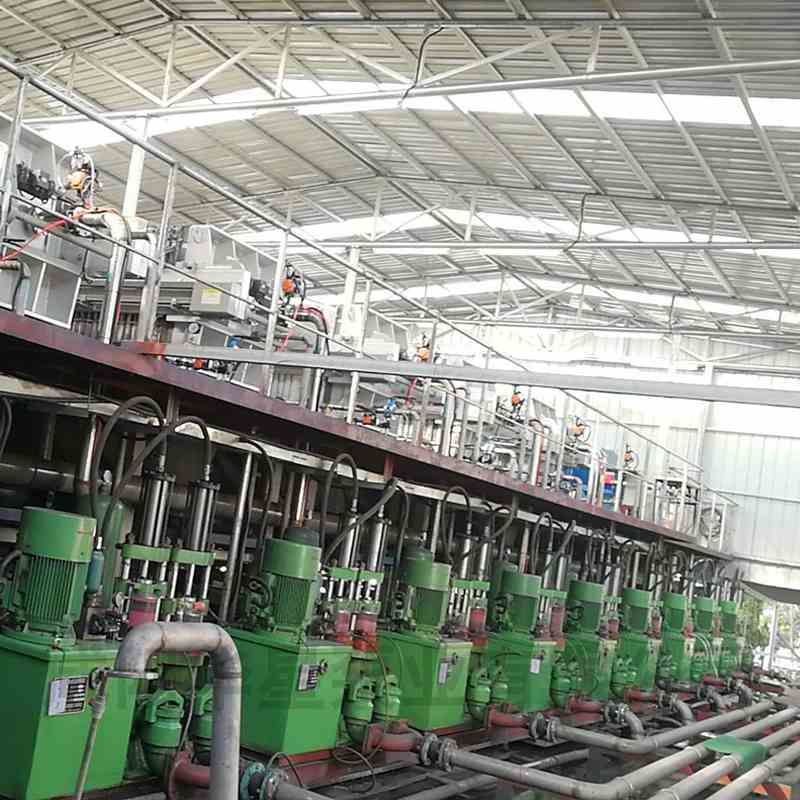

　　五、產品客戶案例
